Operadores y tablas de verdad - Exposiciones

-

Descripción de la actividad:

En la sesión del día anterior hemos conformado grupos de trabajo, cada uno tiene su propio tema y hoy se realizó la exposición.

Grupo 1: Operadores de comparación


Link de la presentación:  https://docs.google.com/document/d/1c1AFfsRPqTuu_WDw0KTknoddN4MfzzVMLMRKyWC7WBU/edit?usp=sharing


Grupo 2: Operadores lógicos

Símbolo

Definición

AND

Verdadero sólo si los dos elementos son verdaderos

OR

Verdadero si cualquiera de los elementos es verdadero

XOR

Verdadero si cualquiera de las expresiones (pero no ambas) es verdadera

NOT

Cambia el valor de Falso a Verdadero y viceversa



Link de la presentación:  https://docs.google.com/presentation/d/1yflHRS2oWMKVOFN47iW8czEen_7atME8ORoryJ3wZw8/edit?usp=sharing



Grupo 3: Tablas de verdad AND y OR
Una tabla de verdad, o tabla de valores de verdades, es una tabla que muestra el valor de verdad de una proposición compuesta.

Link de la presentación:  https://docs.google.com/presentation/d/1EdZF2MfVlClu1WrFiiHolg9opbsHRZWOycw-_YybQ6k/edit?usp=sharing



Grupo 4: Sentencia If
Sirven para que tu programa haga una cosa u otra dependiendo de cada situación.
Link de la presentación: https://view.genial.ly/60072f265d141b0d314f2ff7

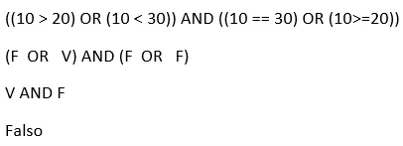

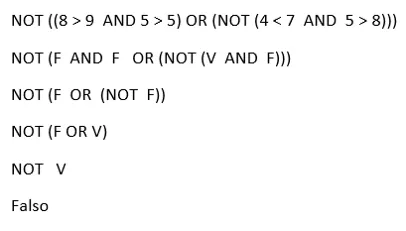

Ejercicios realizados en clase:
